儀器詳情：


一、設備型號、名稱

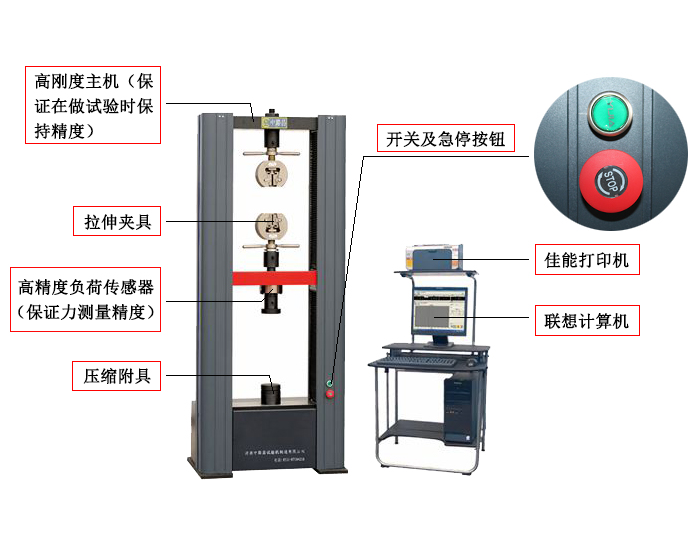

LGS100K微機控制電子萬能試驗機
二、設備用途
本機用于金屬及非金屬（含復合材料）的拉伸、壓縮、彎曲、剪切、剝離、撕裂、保載、松弛、往復等項的靜力學性能測試分析研究，可自動求取ReH、ReL、Rp0.2、Fm、Rt0.5 、Rt0.6、Rt0.65、Rt0.7、Rm、E等試驗參數，并可根據GB、ISO、DIN、ASTM、JIS等國內、國際相關標準進行試驗和提供數據。
三、主要技術參數

序號	項目名稱	技術指標
1	最大試驗力	100KN（可另加配傳感器來擴展測力范圍）
2	準確度等級	0.5級
3	試驗力測量范圍	1%～100%FS（滿量程）
4	試驗力示值誤差	示值的0.5%以內
5	試驗力分辨率	最大試驗力的±1/300000全程不分檔，且全程分辨率不變
6	變形測量范圍	0.2%～100%FS
7	變形示值誤差	示值的±0.5%以內
8	變形分辨率	最大變形的1/200000/最高可達1/300000
9	位移示值誤差	示值的±0.5%以內
10	位移分辨率	0.025mm
11	力控速率調節范圍	0.005～5%FS/s
12	力控速率控制精度	速率＜0.05%FS/s時，為設定值的±2%以內 速率≥0.05%FS/s時，為設定值的±0.5%以內
13	變形速率調節范圍	0.005～5%FS/s
14	變形速率控制精度	速率＜0.05%FS/s時，為設定值的±2%以內 速率≥0.05%FS/s時，為設定值的±0.5%以內
15	位移速率調節范圍	0.001～500mm/min
16	位移速率控制精度	速率＜0.5mm/min時，為設定值的±1%以內 速率≥0.5mm/min時，為設定值的±0.2%以內
17	有效拉伸行程	700mm（不含夾具）
18	有效壓縮行程	700mm（不含夾具）
19	有效試驗寬度	400mm
20	主機外形尺寸	750*520*1920mm（可訂制尺寸）
21	主機重量	約450Kg
22	電源	220V，50Hz，1.5kW

四、性能特點
（一）機械工藝結構：
主機架主要由底座、四根立柱和兩根精密滾珠絲杠構成大門式落地框架結構；傳動加載系統采用交流伺服電機及同步齒形帶減速裝置，帶動高精密滾珠絲杠轉動，再驅動移動橫梁實現加載。本機造型美觀，穩定性好，剛性大，控制精度高，工作效率高，噪音低，節能環保。
（二）控制及測量系統：
本機采用先進的Test4.0全數字閉環控制系統進行控制及測量，采用電腦進行試驗過程及試驗曲線的動態顯示，并進行數據處理。試驗結束后可通過圖形處理模塊對曲線放大進行數據再分析編輯，性能達到國際先進水平。
五、設備配置

序號	設備配置名稱			數量/單位
1	主機100KN雙臂結構			一臺
2	機架			一套
3	滾珠絲杠：高精密、無間隙			兩根
4	伺服電機和伺服調速系統			一套
5	控制及測量系統			一套
6	同步齒形帶			一套
7	負荷傳感器100KN			一只
8	全數字閉環控制及測量系統			一套
8.1	負荷測量系統
8.2	位移測量系統
8.3	變形測量系統
9	軟件			一套
10	全智能手控盒			一個
11	商用電腦			一臺
12	A4惠普商用打印機			一臺
13	標配輔具	楔型拉伸附具	平鉗口： 0-7、7-14、14-20mm	任選一付
			圓鉗口：φ4- 9、φ9- 14、φ14- 20（mm）
		壓縮附具	壓盤直徑：φ100mm	一套

六、 技術情報和資料的保密
1、本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效；
2、我方對用戶提供的技術情報和資料亦應承擔保密義務。
